亨士乐增量编码器倍频的实现原理

大家都知道编码器的倍频技术可以提高输出信号的精度，那么今天Hengstler代理商西安德伍拓就为大家介绍一下增量编码器倍频的实现原理主要涉及到编码器信号的处理和倍频电路或算法的应用。

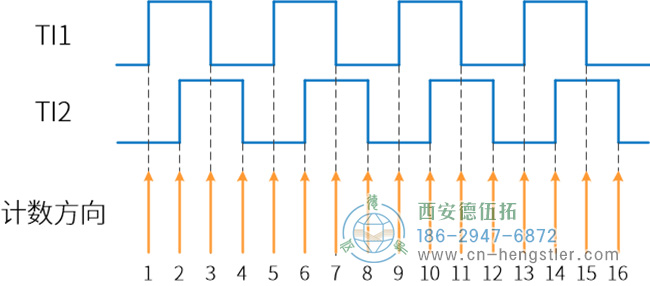

图为亨士乐增量编码器输出的波形图解析倍频原理

增量编码器通常包含一个随转轴转动的码盘，在码盘上有均匀的刻线。在码盘两侧分别放置光源和光敏元件。当码盘随着转轴转动时，每当光源透过孔打到光敏元件上，就产生一个脉冲信号。这个脉冲信号的频率与码盘的转速成正比，即转速越快，产生的脉冲信号频率越高。

为了实现倍频，需要对这些脉冲信号进行处理。一种常见的方法是使用电子电路或数字信号处理器（DSP）来捕获和处理这些脉冲信号。

在电子电路中，Hengstler编码器倍频的实现通常依赖于特定的逻辑门电路或定时器配置。例如，在STM32中，可以通过配置定时器为正交编码接口，从而实现对亨士乐编码器A、B相的上升沿和下降沿均捕获。这样，每当编码器转动一圈，可以捕获到更多的脉冲信号，从而实现倍频。

在数字信号处理中，倍频的实现则依赖于算法。通过对捕获的脉冲信号进行计数和运算，可以生成频率更高的脉冲信号。这种方法通常需要更复杂的编程和计算，但可以实现更高的精度和灵活性。

总的来说，增量编码器倍频的实现原理是通过捕获和处理编码器产生的脉冲信号，生成频率更高的信号。这种方法可以提高测量精度和响应速度，从而满足各种应用需求。需要注意的是，具体的实现方式可能因不同的硬件和软件平台而有所差异。

了解更多编码器相关知识，敬请关注亨士乐编码器代理商西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
