HENGSTLER增量编码器的AB通道详解

亨士乐增量编码器通过AB两相信号（即a相和b相）实现旋转运动的精确测量与方向判断。HENGSTLER代理商西安德伍拓自动化为大家解析增量编码器AB通道的核心原理与功能。

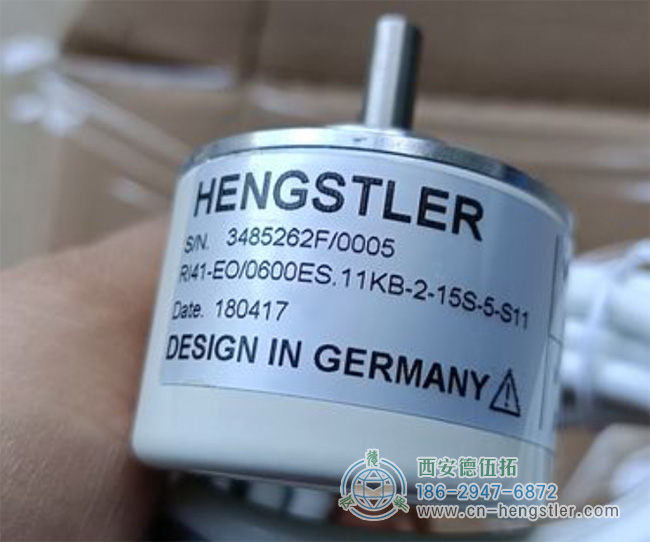

图为HENGSTLER RI41-EO系列增量编码器照片

增量编码器AB通道的基本定义

功能：AB通道是增量编码器输出的两路独立信号线，用于反馈旋转方向、脉冲计数及位置测量。
信号关系：两相信号波形相位差为90°，形成正交关系（Quadrature Encoding），是判断方向与提高精度的关键。

增量编码器AB通道的核心特性

信号波形与相位差
A相与B相波形为方波或正弦波，相位差90°。
相位差确保两相信号存在超前/滞后关系，为方向判断提供依据。
硬件接口
A相与B相分别通过独立信号线连接至控制器（如PLC、驱动器）或计数芯片。
部分编码器可能集成Z相（零位信号），用于绝对位置校准。

增量编码器AB通道的关键应用

旋转方向判断
顺时针旋转：A相信号超前B相（A相上升沿触发时，B相为低电平）。
逆时针旋转：B相信号超前A相（B相上升沿触发时，A相为低电平）。
控制器通过检测信号超前/滞后顺序确定方向。
脉冲计数与位置测量
旋转一周时，A相与B相输出等量脉冲（脉冲数由编码器分辨率决定，如1000P/R）。
每对AB上升沿/下降沿组合计为1个计数单位，四倍频技术可提升分辨率（理论分辨率×4）。
精度与分辨率优化
相位差90°允许控制器利用AB两相的上升沿、下降沿进行细分计数，显著提高测量精度。
例如，1000线编码器通过四倍频可实现4000个计数单位/转。

增量编码器AB通道的技术优势

抗干扰能力：两相信号相互校验，减少噪声干扰导致的误计数。
动态响应：支持高速旋转测量（部分编码器可达数十kHz频率）。
兼容性：广泛适配各类电机、自动化设备及工业控制系统。

增量编码器典型应用场景

电机调速：通过AB信号反馈转速与方向，实现闭环控制。
机器人关节：精确测量关节旋转角度，保障运动轨迹精度。
CNC机床：实时反馈刀具位置，确保加工精度。

HENGSTLER增量编码器的AB通道通过相位差90°的两路信号，实现了旋转方向判断、高精度计数与位置测量。其设计简洁高效，是工业自动化中不可或缺的运动反馈元件。理解AB通道的原理与应用，有助于优化系统性能并解决常见问题（如信号干扰、计数错误等）。
