HENGSTLER增量式编码器和绝对式编码器的特点及应用范围

从工作原理来看，亨士乐编码器主要分两种：增量式（SPC）和绝对式（APC）。
增量式编码器是把位移变成周期性的电信号，再转换成计数脉冲，用脉冲个数来表示位移大小。
绝对式编码器就不一样了，每个位置都对应一个固定的数字码，所以它显示的数值只和测量的起点、终点有关，中间过程不影响结果。
这两种编码器一般都用在转速控制或者位置控制系统里，当个检测元件。

HENGSTLER增量式编码器和绝对式编码器的特点及应用范围

亨士乐增量式编码：靠光电转换直接输出三组方波脉冲，分别是 A、B 和 Z 相。A、B 两组脉冲相位差 90 度，这样很容易判断旋转方向；Z 相是每转一圈出一个脉冲，用来定位基准点。

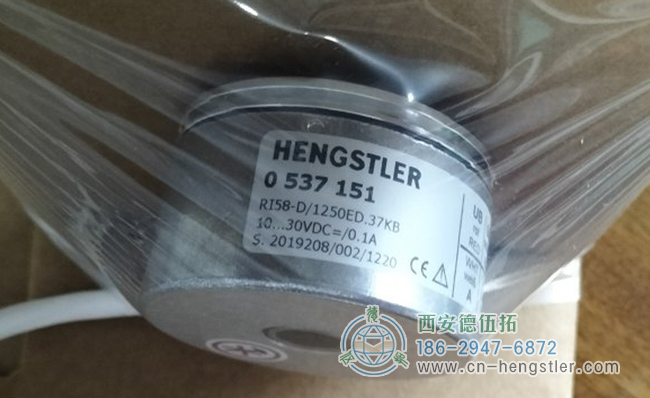

图为HENGSTLER亨士乐RI58-D/1250ED.37KB光电增量编码器照片

编码器转的时候就输出脉冲，通过计数设备能知道它的位置和转速。可要是编码器不动或者停电了，就得靠计数设备自己记着位置。这就有个问题，停电后编码器一动都不能动，来电工作时，输出脉冲也不能被干扰导致脉冲丢失，不然计数设备记的零点就会跑偏，而且跑偏多少根本不知道，只有生产出错误产品才能发现。
不过它也有优点，构造简单，用的时间长，抗干扰能力强，可靠性高，适合连续运转的高精度定位控制。缺点就是没法输出轴转动的绝对位置信息。
亨士乐绝对式编码器：直接输出数字量的传感器，它的圆形码盘上有好些同心码道，每条道上都是透光和不透光的扇形区交替，相邻码道的扇区数目是双倍关系，码道数就是二进制数码的位数。
它的每个位置都是唯一的，不用记忆，不用找参考点，也不用一直计数，啥时候想知道位置，就读一下就行。这样一来，抗干扰性和数据可靠性都提高了不少。在定位方面，它比增量式编码器强得多，现在工控定位里用得越来越多。
它的优点是能直接读出角度坐标的绝对值，没有累积误差，断电后位置信息也不会丢。但分辨率是由二进制位数决定的，精度也看位数，现在有 10 位、14 位等不同的。
